Ürün Genel Bakışı

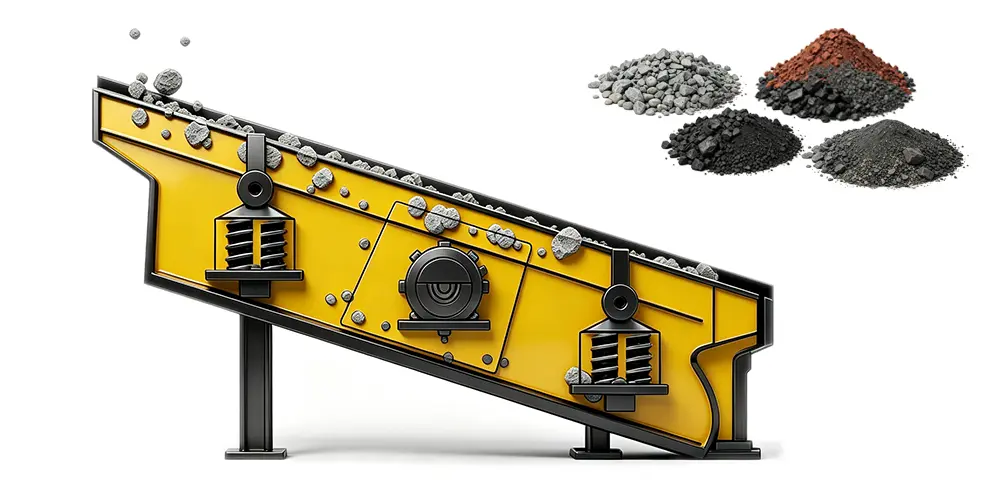

Adairesel hareketli titreşimli elekBu, partikül sınıflandırması, safsızlık giderme ve dökme malzeme eleme için tasarlanmış yüksek hassasiyetli, çok katmanlı bir endüstriyel eleme makinesidir. Dairesel yörünge titreşim hareketini benimseyen bu dairesel titreşimli elek, kararlı titreşim genliği, yüksek işleme kapasitesi ve tıkanmayan eleme performansı özelliklerine sahiptir. Madencilik, cevher, kimya, metalurji, inşaat malzemeleri ve tahıl endüstrilerinde yaygın olarak kullanılan dairesel titreşimli elek, tozları, granülleri ve granül karışımlarını farklı partikül boyutlarına göre etkili bir şekilde ayırır. Güvenilir bir endüstriyel eleme ekipmanı olarak, malzeme işleme sırasında düzensiz sınıflandırma, düşük verim ve elek tıkanması gibi yaygın üretim sorunlarını çözer.şarkı söylemek.
Temel Özellikler ve Avantajlar
- Yüksek Tarama Doğruluğu ve Büyük Üretim KapasitesiKararlı dairesel titreşim, malzemenin tam dağılımını ve katmanlaşmasını sağlayarak eleme hassasiyetini ve tek makine işleme kapasitesini önemli ölçüde artırır, malzeme karışımını ve eksik ayrımı önler.
- Ekran tıkanma eğiliminin azalmasıDairesel yuvarlanma hareketi, ince parçacıkların elek açıklıklarına yapışmasını azaltmaya yardımcı olarak, çoğu granüler malzeme için elek deliği tıkanmasını kolaylaştırır. (Çok yapışkan ince tozlar için uygun değildir).
- İsteğe bağlı toz geçirmez kapakMalzeme tozunun dışarı taşmasını en aza indirmek, endüstriyel çevre koruma standartlarını karşılamak ve atölye çalışma ortamını iyileştirmek için isteğe bağlı olarak toz geçirmez kapak mevcuttur.
- İstikrarlı Çalışma ve Düşük GürültüOptimize edilmiş titreşim yapısı ve dengeli eksantrik tasarım, sorunsuz çalışma, düşük gürültü seviyesi ve uzun süreli kesintisiz çalışma süresi sağlar.
- Esnek Çok Katmanlı SınıflandırmaÖzelleştirilebilir 1-3 elek katmanını destekler, esnek boşaltma portları tasarımı sayesinde çok kademeli partikül eleme ve sınıflandırma gereksinimlerini karşılar.
- Dayanıklı ve Az Bakım GerektirirKalınlaştırılmış elek çerçevesi ve yüksek mukavemetli elek ağı, güçlü aşınma direnci ve uzun kullanım ömrü sunar; az sayıda hassas parçaya sahip basit yapısı, daha sonraki bakım maliyetlerini azaltır.
Çalışma Prensibi

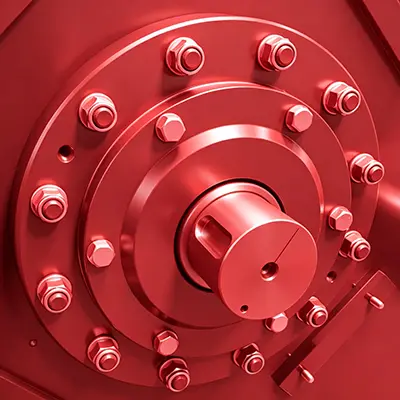

Dairesel hareketli titreşimli elek, titreşim kaynağı olarak eksantrik bloklara sahip bir titreşim motoruna dayanır. Güç verildikten sonra, eksantrik bloklar yüksek hızda dönerek merkezkaç kuvveti oluşturur ve elek kutusunu düzenli dairesel yörünge titreşimi üretmeye yönlendirir. Besleme ağzından elek yüzeyine eşit şekilde düşen malzemeler, dairesel titreşim kuvveti altında sürekli olarak yuvarlanır, sıçrar ve dağılır. Farklı parçacık boyutları nedeniyle, ince parçacıklar elek ağından geçerek alt katmana düşerken, büyük parçacıklı malzemeler elek yüzeyinde kalır ve boşaltma ağzına doğru hareket eder. Farklı açıklıklara sahip çok katmanlı elek ağları, çeşitli parçacık boyutlarındaki malzemelerin otomatik sınıflandırılmasını sağlayarak, nihayetinde hassas eleme ve derecelendirme işlemlerini tamamlar.
Teknik Özellikler
Model
Güverte
Tarama alanı
(㎡)
Açılış
(mm)
Besleme boyutu
(mm)
Kapasite
(t/h)
Güç
(kW)
YK1230
1
3.6
3-50
≤200
15-233
7.5
YK1536
1
5.4
3-50
≤200
30-300
11
YK1545
1
6.75
3-50
≤200
35-350
11
YK1756
1
9.52
3-50
≤200
50-450
18.5
YK1845
1
8.1
3-50
≤200
40-400
18.5
YK2045
1
9
3-50
≤200
50-420
18.5
YK2060
1
12
3-50
≤200
60-500
30
YK2460
1
14.4
3-50
≤200
72-700
30
YK3052
1
15.6
3-50
≤200
80-780
37
2YK1845
2
2×8.1
3-100
≤400
40-400
22
2YK2045
2
2×9
3-100
≤400
50-420
22
2YK2452
2
2×12.48
3-100
≤400
65-600
30
➤Burulmasız ekran çerçevesi

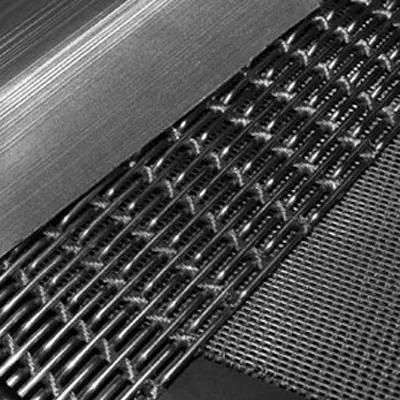

➤ Özel tasarım çözümü mevcuttur: Elek açıklığı boyutu ihtiyaca göre ayarlanabilir, isteğe bağlı olarak PU veya paslanmaz çelik elek malzemesi kullanılabilir.
➤ Makul titreşim parametreleri, elek gövdesinin doğal frekanslarından kaçınır ve rezonans etkisini azaltır.

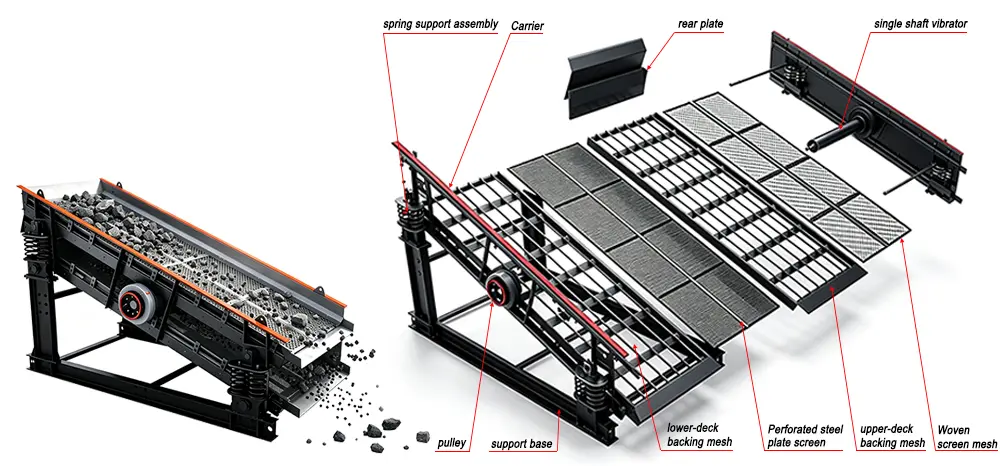

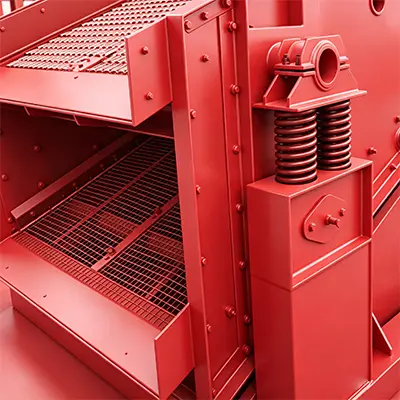

➤ Yan paneller ve takviye elemanları, kaynaklamadan kaynaklanabilecek metaldeki zayıflıkları veya gerilimleri önlemek için HUCK cıvataları ile perçinlenmiştir; bu da yan panellerin mukavemetini ve rijitliğini ve ekipmanın güvenilirliğini artırır.
➤ Eğimli elek kirişinde ve elek çerçevesinin çapraz kirişinde kutu kiriş yapısı kullanılmıştır. İç takviyeler, eleğin rijitliğini ve mukavemetini artırır ve makinenin ağırlığını azaltarak verimliliği yükseltir ve enerji tüketimini düşürür.
➤ Kaynak işleminden sonra gerilimi gidermek için uyarıcı kiriş ve çapraz kiriş tavlama işlemine tabi tutulur.
Kiriş bölümleri ve yan paneller arasındaki işleme
➤ Uzun ömür (ekran çerçevesi 5 yıla kadar, çalışma süresi 15.000 saatten fazla)
Uygulama Endüstrileri ve Malzemeleri
Circular‑motion vibrating screen (YK series) adopts single‑shaft block‑eccentric exciter. With excellent material tumbling performance and screen deck self‑cleaning effect, it is mainly designed for dry classification of medium‑coarse bulk materials.
It is widely used in aggregate & quarry plants, mineral processing plants, coal industry, building‑material & metallurgy, solid‑waste recycling, power and chemical industries. Typical processed materials include crushed stone, granite, basalt, river pebble, iron ore, copper ore, raw coal, clinker, steel slag and other bulk minerals.
Available in single‑deck, double‑deck and triple‑deck configurations. Customization is supported according to required capacity, screening area and screen opening size, to fit closed‑circuit crushing, pre‑screening and finished‑product grading processes.
F-A-Q
Q: What is the difference between a circular vibrating screen and a linear vibrating screen?A: Circular vibrating screens adopt circular orbital vibration with higher screening accuracy, suitable for fine powder and granular materials; linear vibrating screens use straight vibration with larger output, more suitable for coarse material grading and large-volume production.
Q: How to solve screen clogging of circular vibrating screen?
A: Equipped with bouncing ball anti-blocking device, combined with continuous circular rolling vibration, which effectively prevents material adhesion and screen hole blockage.
Q: Is the circular‑motion vibrating screen suitable for food‑grade material processing?
A: Yes for coarse pre‑treatment. VRV can customize it with full 304/316 stainless steel for material‑contact parts. It is applicable for washing & sizing of large‑size food granules. Not recommended for fine powder and high‑hygiene fine‑grade production.
Q: What particle size range can the circular‑motion vibrating screen sieve?
A: It is designed for medium‑coarse materials, working for particle sizes from 3 mm up to 100 mm. It delivers high‑capacity multi‑grade classification for granular and lump materials.
VRV Professional Circular Vibrating Screen Solution
As a professional Chinese supplier of industrial vibrating screen equipment, VRV specializes in R&D and custom‑manufacturing ofcircular‑motion vibrating screens. Supported by ISO quality management system, ATEX and CE certification, we deliver reliable screening solutions tailored to customers’ material properties, capacity requirements and actual site conditions.
Our circular‑motion vibrating screens boast stable running performance, high processing efficiency, energy‑saving design and low maintenance costs. We supply dependable bulk‑material screening & grading machinery for industrial production lines worldwide.
